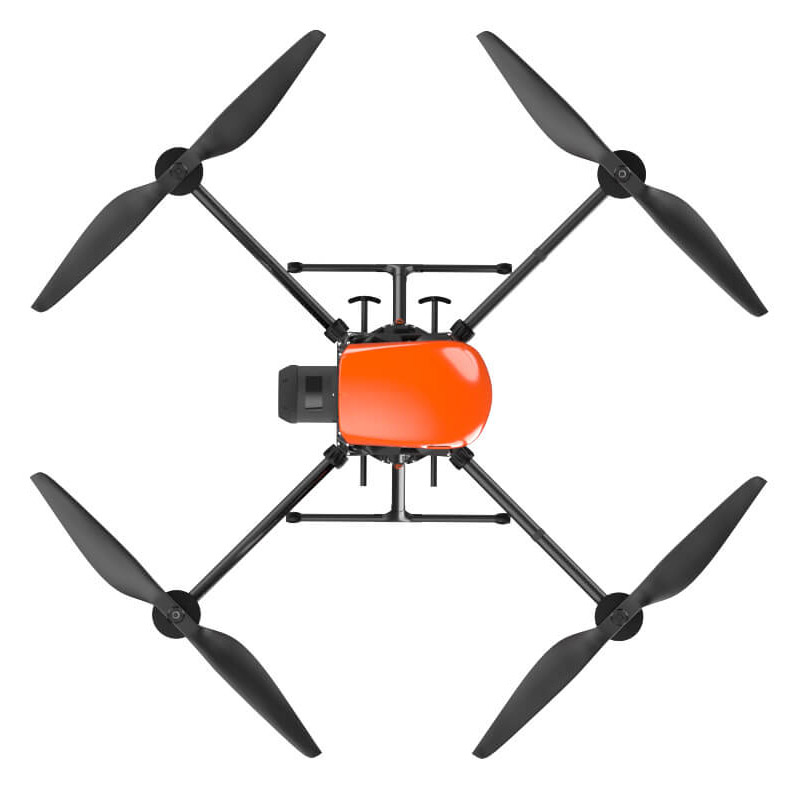

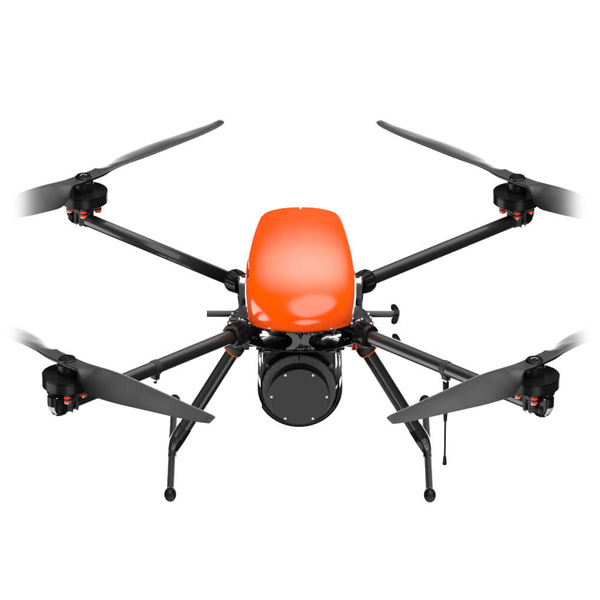

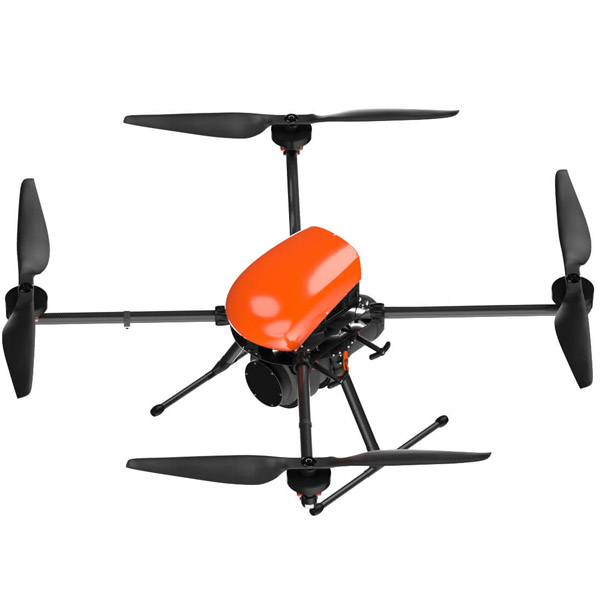

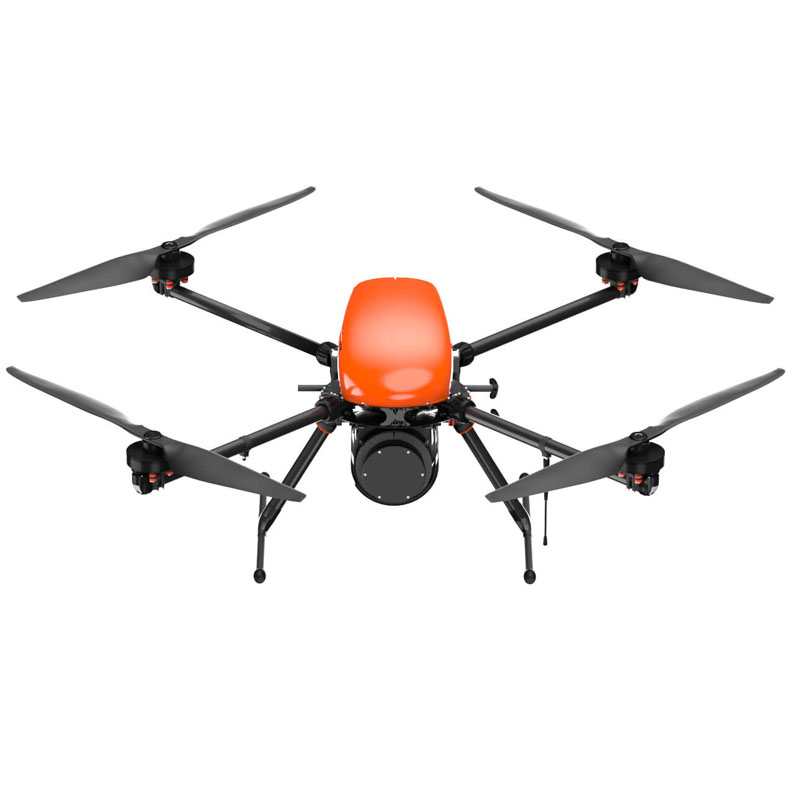

Геоскан 401 Гамма

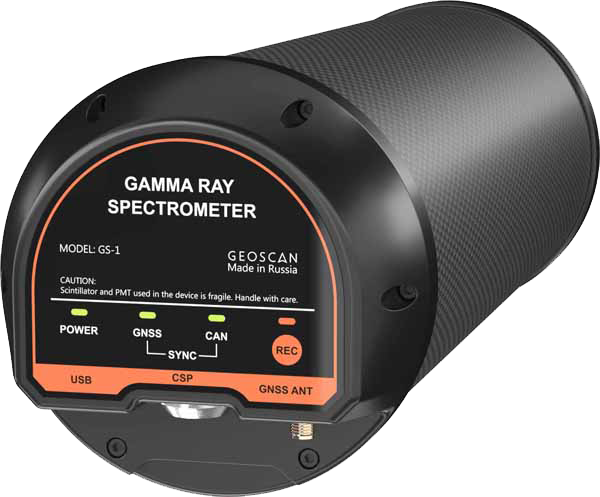

Гамма-спектрометр для БАС GS-1

Благодаря своему малому весу и высокой чувствительности, разработанный Геосканом гамма-спектрометр позволяет выполнять аэрогамма-спектрометрическую съемку с БАС.

• Детектор: монокристаллический сцинтиллятор NaI (Tl) / CsI (Tl)
• Энергетическое разрешение: около 7,5% / 8,5%
• Энергетический диапазон: от 30 кэВ до 3 МэВ
• Масса: 2,6 кг / 2,8 кг
• Диапазон рабочих температур -20... +50 °С

Вы можете приобрести гамма-спектрометр GS-1 отдельно или в составе комплекса Геоскан Гамма.

Эффективность

Организовать и провести гамма-спектрометрическую съемку с помощью БАС намного проще, быстрее и дешевле, чем с использованием самолета или вертолета. Результаты обследования площади позволят определить точки, представляющие интерес, и таким образом сократить объем непродуктивного разведочного бурения.

Точность

В результате съемки формируются точные данные по содержанию тех или иных элементов. Полученные результаты позволяют вносить грамотные коррективы в дальнейшее направление геологоразведочных работ.

Удобство использования

Специализированное ПО, созданное Геосканом, позволяет выполнять все задачи клиента, не требуя отладки и сложной настройки. Разработка обеспечивает максимальную простоту и безопасность эксплуатации комплекса.

Надежность

Маневренный комплекс точно следует даже самому сложному маршруту с огибанием рельефа местности и держит заданный курс при ветре до 12 м/с полностью в автоматическом режиме.

Универсальность

Вертикальные взлет и посадка позволяют использовать коптер в ограниченном пространстве городской застройки или густого леса. Благодаря умному аккумулятору, защищенному специальным корпусом, комплекс надежно работает при температуре от -40 до +40 °С (арктическая комплектация).

Решаемые задачи

1. Поиск и разведка радиоактивных руд, содержащих уран, калий, торий и др., а также связанные с ними нерадиоактивные элементы.
2. Литологическое и тектоническое картирование.
3. Выявление невскрытых эрозией интрузивных тел различного состава.
4. Выделение и прослеживание рудоконтролирующих структур и околорудных гидротермально-метасоматических изменений.
5. Планирование детализационных наземных геофизических, горных и буровых работ.

Программное обеспечение

• Geoscan Planner
  Позволяет разбивать профиль съемки на вершины. Благодаря этому комплекс «Геоскан 401 Гамма» выполняет полет с детальным огибанием рельефа.
• GeoScan Spectrometer
  Полевой контроль получаемых данных гамма-спектрометрической съемки. Возможность исключения подлетов/отлетов и разбиения массива данных на отдельные профили.
• Автоматическое получение интерполированной карты интегрального канала.

Основные характеристики

Длительность полета:	до 35 мин
Длина маршрута:	до 18 погонных км
Макс. допустимая скорость ветра:	12 м/с
Скорость полета:	до 50 км/ч
Габаритные размеры:	Сложенное положение: 71 × 20 × 19 см Полётное положение: 150 × 150 × 56 см
Мин. безопасная высота полета:	от 25 м
Эффективная высота полета:	до 60 м
Температура эксплуатации:	от -20 до +40 °С (до -40 °С)*
Двигатель:	электрический / 4 двигателя
Взлет / посадка:	вертикально в автоматическом режиме, с радиусом 5 м

Технические характеристики гамма-спектрометра

Детектор	Монокристаллический сцинтиллятор NaI (Tl)	Монокристаллический сцинтиллятор CsI (TI)
Форма, размер детектора	Цилиндр, 76 × 76 мм (0,34 л)	Цилиндр, 80 х 80 мм (0,4 л)
Энергетическое разрешение	7,5%	8,5%
Форма, размер спектрометра	Цилиндр Ø 100 мм, L = 330 мм.	Цилиндр Ø 100 мм, L = 330 мм.
Масса датчика	2,6 кг	2,8 кг
Класс защиты	IP67	IP67
Диапазон рабочих температур	-20... +50 °С	-20... +50 °С
Напряжение питания	5 В	5 В
Потребляемая мощность	1 Вт	1 Вт
Система сбора данных	Внутренняя память прибора	Внутренняя память прибора

Комплектация

• БАС «Геоскан 401»
• Гамма-спектрометр GS-1
• Двухчастотный/трехсистемный бортовой геодезический приемник с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
• Две аккумуляторные батареи с системой защиты — 3 шт: 10S, 17000 mAh.
• Комплект ЗИП
• Программное обеспечение для планирования полетного задания Geoscan Planner
• Радиомодем для канала управления и телеметрии
• Зарядное устройство в защитном кейсе (размер 51×41×22, масса без аккумулятора: 7,3 кг)
• Защитный транспортировочный кейс IP67 для БАС (размер: 80 × 52 × 31 см, вес брутто: 16 кг)
• Инструкция
• Инструктаж по работе с комплексом в г. Санкт-Петербург

Дополнительно

• Квантовый магнитометр Geoscan GeoShark
• Модернизированная фотограмметрическая камера 45 Мпикс
• ПО для обработки и взаимодействия с полученными данными Metashape Professional
• Выездной инструктаж

Гарантия на 2 года / 160 полетов	Учебный курс по эксплуатации комплекса, всегда доступный	Бессрочная техническая поддержка	В реестре отечественной промышленной продукции Минпромторга

Инструкции

Сборка и эксплуатация комплекса
