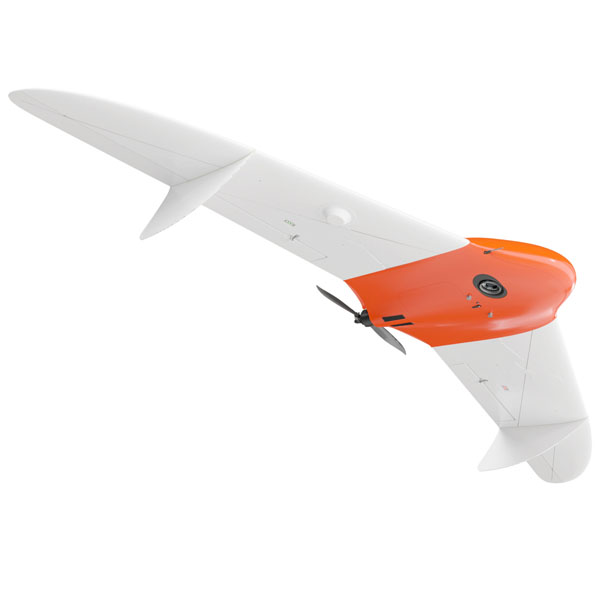

Описание комплекса
Комплекс для аэрофотосъемки с временем полета до 3 часов. Геоскан 201 Геодезия позволяет снимать до 80 кв. км в день и получать ортофотопланы с точностью геопривязки, соответствующей требованиям масштаба 1:500. А благодаря геодезическому GNSS-приемнику на борту можно получить точные координаты привязки снимков и повысить качество обработки данных.
Максимальная производительность
- Алгоритм поддержания эффективной скорости и оптимизация маршрута в соответствии с ветровыми нагрузками обеспечивают высокую производительность съемки: до 15 км2 за полет при пространственном разрешении 3 см/пикс.
- Возможность установить сразу несколько видов полезной нагрузки. Например, модернизированную фотограмметрическую камеру 45 Мпикс и мультиспектральную камеру Geoscan Pollux.
Высокое качество материалов
- Бортовой геодезический приемник и синхронизация фотокамеры с автопилотом позволяют достигнуть высокой точности координат центров проекций (КЦП) снимков в режиме PPK/РРР до 1,5 см даже при значительной длине базовой линии.
- Заданное перекрытие выдерживается в любых условиях благодаря учету направления ветра и точному измерению пройденного пути.
- Модернизированная фотограмметрическая камера 45 Мпикс обеспечивает высокую чувствительность, широкий диапазон и низкий уровень шума. Каждая фотокамера проходит точную калибровку фокусного расстояния.В совокупности это позволяет достигать плановой точности фотограмметрической модели до 3 см.
Удобство и надежность
- Автоматическое построение маршрута для выделенной области и заданных параметров съемки в ПО Geoscan Planner.
- Автоматический учет рельефа при планировании полетного задания, загрузка и редактирование пользовательских карт и подложек.
- Полностью автоматический полет после старта с катапульты. Закончив полет, БВС приземлится на парашюте в заданной области.
- Конвертация GNSS-данных в RINEX-файл с временными метками моментов фотографирования для расчета кинематики в любом специализированном ПО.
- Наличие автономного бортового самописца.
- Автономный полет вне зоны действия радиосвязи с наземной станцией управления.
- Автоматическая проверка всех систем перед запуском.
- Связь между устройствами осуществляется с помощью помехоустойчивого интерфейса CAN.
- Система резервирования питания автопилота.
- Автономная аварийная система выброса парашюта.
- Термостабилизированная инерциальная система навигации.
- Аварийный режим работы в случае обледенения трубки ПВД.
Основные характеристики
| Длительность полета: |
до 3 часов |
| Макс. протяженность маршрута: |
210 км |
| Макс. допустимая скорость ветра: |
12 м/с |
| Скорость полета: |
80 км/ч |
| Макс. взлетная масса: |
8,5 кг |
| Макс. масса полезной нагрузки: |
1,5 кг |
| Габаритные размеры: |
размах крыла: 222 см |
| Мин. безопасная высота полета: |
100 м |
| Разрешение тепловизора: |
640×512 пикс |
| Макс. высота полета: |
4000 м |
| Температура эксплуатации: |
от -20 до +40 °С * (до -40) |
| Двигатель: |
электрический, бесколлекторный |
| Взлет / посадка: |
с пусковой установки / на парашюте, в автоматическом режиме |
Комплектация Геоскан 201 Геодезия
В состав комплекса Геоскан 201 Геодезия входит беспилотное воздушное судно (БВС) с бортовым GNSS-приемником, пусковая установка в защитном чехле и зарядное устройство в кейсе.
Что входит в комплектацию по умолчанию
- Беспилотное воздушное судно (БВС) Геоскан 201 Геодезия:
- Модернизированная фотограмметрическая камера 45 Мпикс
- Двухчастотный/трехсистемный бортовой GNSS-приемник с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
- Две аккумуляторные батареи 5S, 34000 mAh
- Раскладная подставка для сборки БВС
- Транспортировочный кейс БВС (IP67, размер: 80x52x31 см, вес брутто: 18,5 кг)
- Программное обеспечение для планирования полетного задания Geoscan Planner
- Радиомодем для канала связи управления и телеметрии
- Зарядное устройство в защитном кейсе (размер 51×41×22 см, масса без аккумулятора: 7,4 кг)
- Пусковая установка в защитном чехле (размер:120x25x20 см, вес брутто: 14 кг)
- Комплект запасных частей

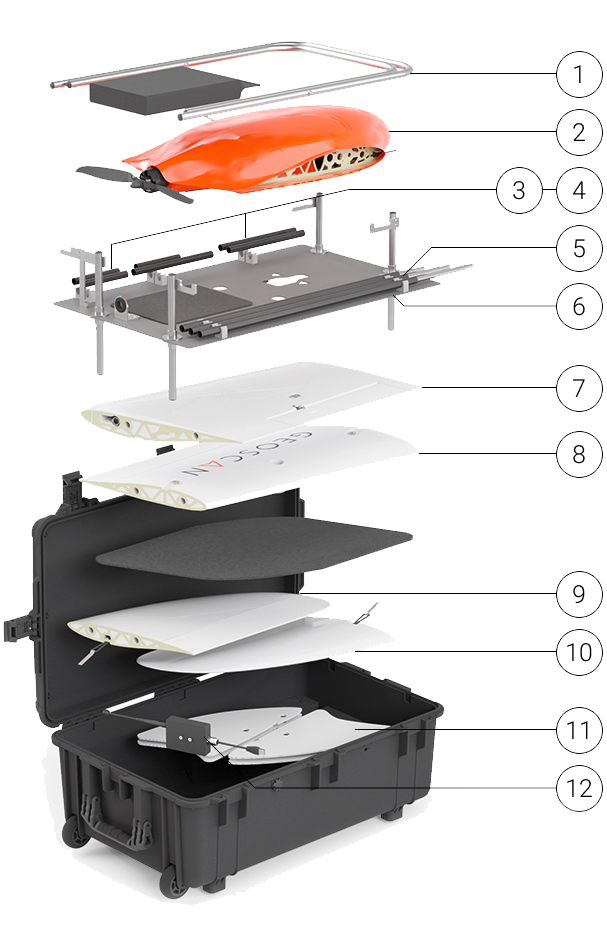

Что в кейсе
- Подставка для сборки БВС
- Фюзеляж
- Штыри соединительные 120 мм
- Штыри соединительные 220 мм
- Штыри соединительные 610 мм
- Ложемент для фюзеляжа
- Левая консоль крыла
- Правая консоль крыла
- Левая законцовка крыла
- Правая законцовка крыла
- Кили
- Радиомодем
Дополнительное оборудование
- Модификация «Арктика» (расширение температурного диапазона от -40 до +20)
- Мультиспектральная камера Geoscan Pollux
Дополнительное программное обеспечение
- Metashape Professional
- ГИС Спутник
- ГИС Спутник Агро
 |
 |
 |
 |
| Гарантия на 2 года / 160 полетов |
Учебный курс
по эксплуатации комплекса,
всегда доступный |
Бессрочная техническая поддержка |
В реестре отечественной промышленной продукции Минпромторга |
